Marché Forville à Cannes : la polygonale de référence, socle de tout le chantier

Pieux forés jusqu’à vingt mètres, poteaux renforcés, poutres reprises, nouvelle dalle de toiture, réseaux refaits et jardin suspendu de 2 900 m² : la réhabilitation du marché Forville, au pied du Suquet à Cannes, est un chantier de plusieurs années, mené par phases en plein centre-ville. Sur un tel chantier, chaque implantation et chaque contrôle partent des mêmes points. Fin février 2024, juste avant le lancement des gros travaux, l’entreprise de génie civil a confié à PYTHAGORE Géomètres-Experts (OGE n°5129 et 6430) le plan masse du site et la mise en place de la polygonale de référence chantier, avec ses cibles.

Le chantier en chiffres

• Site : marché Forville, Cannes, entre la rue du Docteur Pierre Gazagnaire, la rue Louis Blanc et la rue des Halles ; unité foncière d’environ 2 950 m².
• Le projet : réhabilitation complète de la halle, 475 pieux jusqu’à 20 m de profondeur, renforcement des poteaux et des poutres, jardin des saveurs et des senteurs de 2 900 m² sur le toit, accessible depuis la rue Louis Blanc.
• Plan masse : environ 6 000 m² levés au scanner laser 3D, de façade à façade.
• Polygonale : 9 stations matérialisées (spits et clous d’arpentage) autour de la halle, dont un cheminement fermé de 332 m.
• Précision : écart de fermeture de 3,9 mm en plan et de 4 mm en altitude, pour une tolérance de 18 cm.
• Cibles de référence : 15 cibles posées sur les façades, entre 4,83 m et 13,38 m d’altitude.
• Référentiel : Lambert 93 et altitudes NGF, rattachement par GNSS ; coordonnées remises aussi en conique conforme CC44.
• Calendrier : terrain le 28 février 2024, plan de repérage et coordonnées remis les 5 et 6 mars 2024.
• Cabinet : PYTHAGORE Géomètres-Experts (OGE n°5129 et 6430).

Programme des travaux d’après la page travaux de la Ville de Cannes et Les Petites Affiches des Alpes-Maritimes (13 avril 2026).

Pourquoi une polygonale de référence avant le premier coup de pioche

Une polygonale de chantier est un réseau de points fixes, mesurés avec une grande précision, à partir desquels toutes les entreprises implantent et contrôlent leurs ouvrages. Au marché Forville, trois raisons la rendaient indispensable :

1. Des ouvrages qui doivent s’emboîter au centimètre. Les pieux, les massifs sous chaque poteau, le renforcement des poteaux, la reprise des poutres puis la dalle de toiture se superposent. Si chaque intervenant partait de ses propres repères, les écarts s’additionneraient d’un lot à l’autre. Avec une référence unique, l’implantation des fondations et le contrôle de la dalle parlent le même langage.
2. Un chantier long et phasé, en site occupé. Les travaux avancent par tranches pendant que le marché continue en partie de vivre. Les points d’appui doivent donc survivre des années aux engins, aux échafaudages et aux changements d’emprise, et rester utilisables d’une phase à la suivante.
3. Un centre-ville dense. Rues étroites, façades proches et sol bientôt couvert par les installations de chantier : c’est en hauteur, sur les façades qui entourent la halle, que les cibles restent visibles et stables pendant toute la durée des travaux.

Méthode : du système national aux cibles sur les façades

1. Rattacher le site au système national

Les premières stations ont été mesurées par GNSS pour placer le chantier dans le système Lambert 93 et le nivellement NGF : les plans du projet, des réseaux et du cadastre se superposent ainsi à la référence du chantier. Le plan masse, environ 6 000 m² de façade à façade, a été levé au scanner laser 3D puis recalé sur les stations de la polygonale, avec un écart moyen de 5 mm.

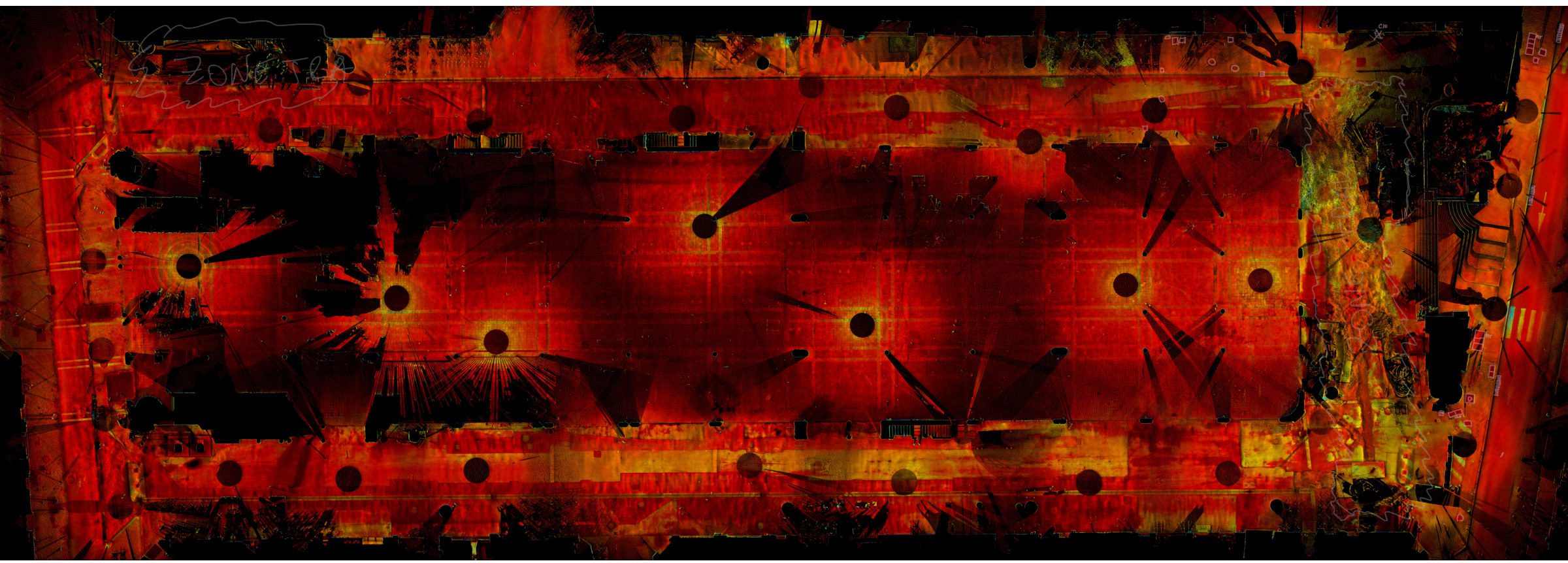

Le nuage de points du scanner 3D vu de dessus, en intensité : chaque disque sombre marque une position du scanner (cliquer pour agrandir).

2. Poser et calculer la polygonale

Neuf stations ont été matérialisées autour de la halle, par des spits et des clous d’arpentage. Six d’entre elles forment un cheminement fermé de 332 m : on part d’une station, on fait le tour du chantier et on revient au point de départ. L’écart constaté au retour mesure la qualité de tout le réseau. Au marché Forville, il est de 3,9 mm en plan et de 4 mm en altitude, pour une tolérance de 18 cm en plan et de 9 cm en altitude, soit environ 46 fois moins que l’écart admis en plan. L’écart est ensuite réparti sur l’ensemble des stations par compensation, et chaque station reçoit ses coordonnées définitives.

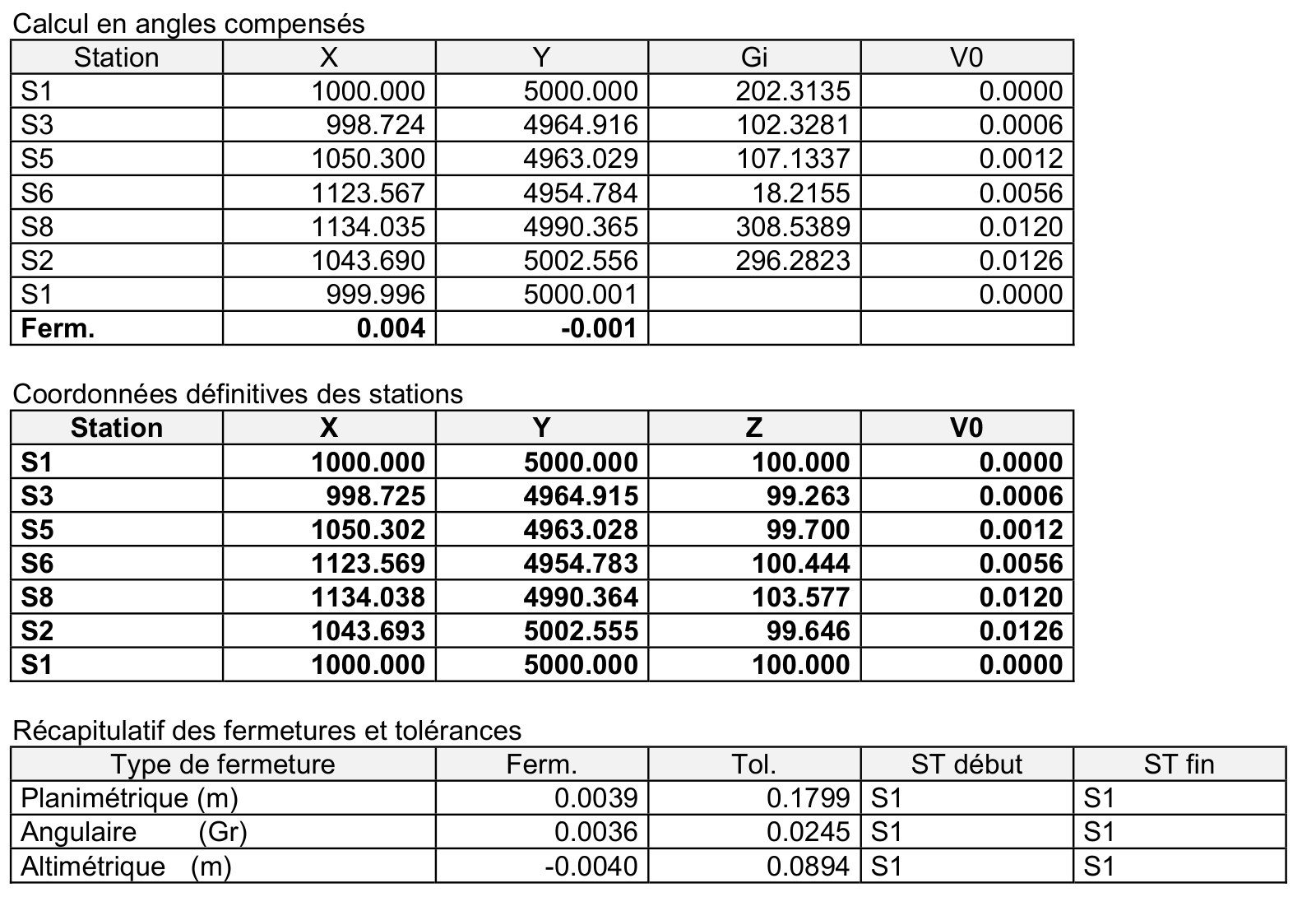

Extrait du calcul remis avec les coordonnées : fermeture planimétrique de 0,0039 m pour une tolérance de 0,1799 m, fermeture altimétrique de 0,0040 m pour une tolérance de 0,0894 m.

3. Poser les 15 cibles de référence

Les cibles ont été posées aux emplacements choisis avec l’entreprise : cibles adhésives réfléchissantes et marques peinture, sur les façades de la halle et des immeubles qui l’entourent, entre 4,83 m et 13,38 m d’altitude. Chacune a été mesurée depuis deux stations différentes avant que ses coordonnées soient arrêtées. Sur le chantier, l’opérateur se met en station où il le souhaite, vise trois ou quatre cibles et retrouve aussitôt sa position exacte dans le système du projet, sans avoir à stationner sur un point au sol.

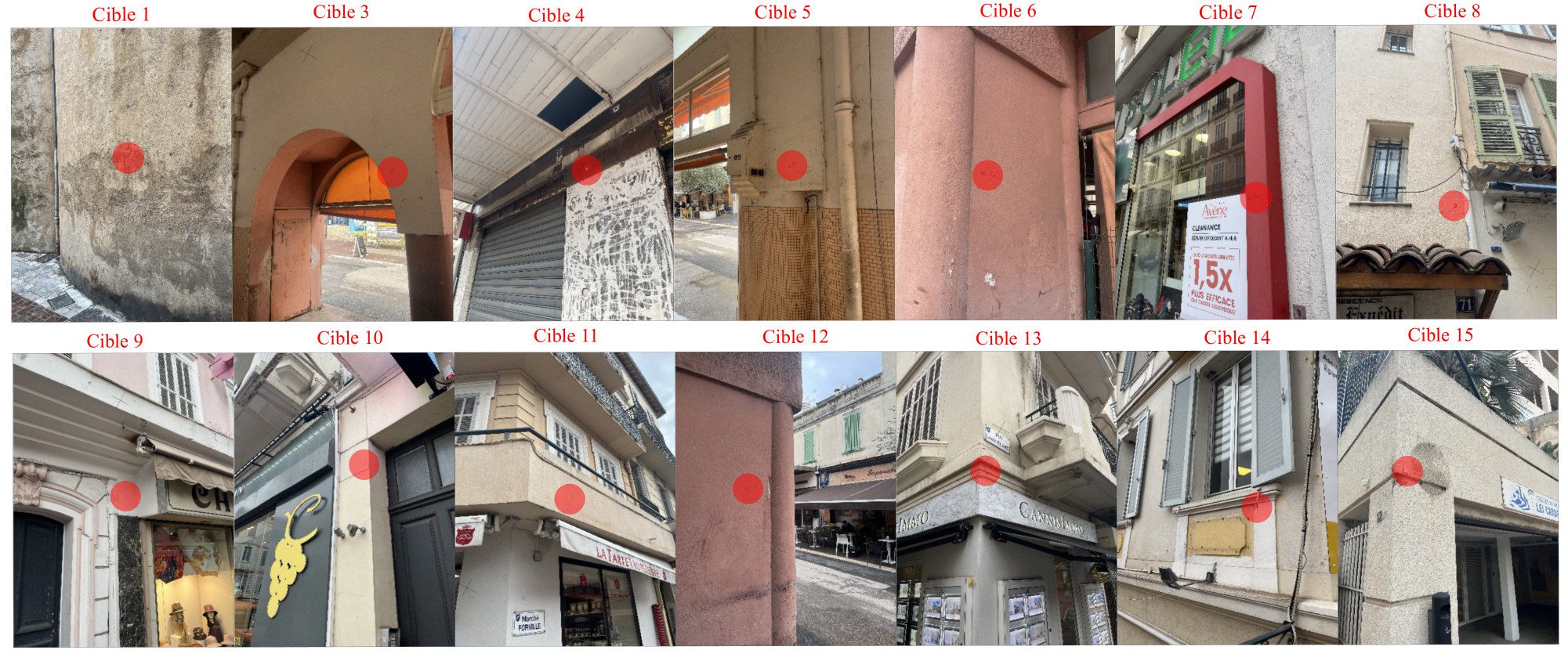

Les photos de repérage des cibles, reportées sur le plan : chaque point rouge indique l’emplacement exact de la cible sur la façade.

4. Repérer, documenter et livrer

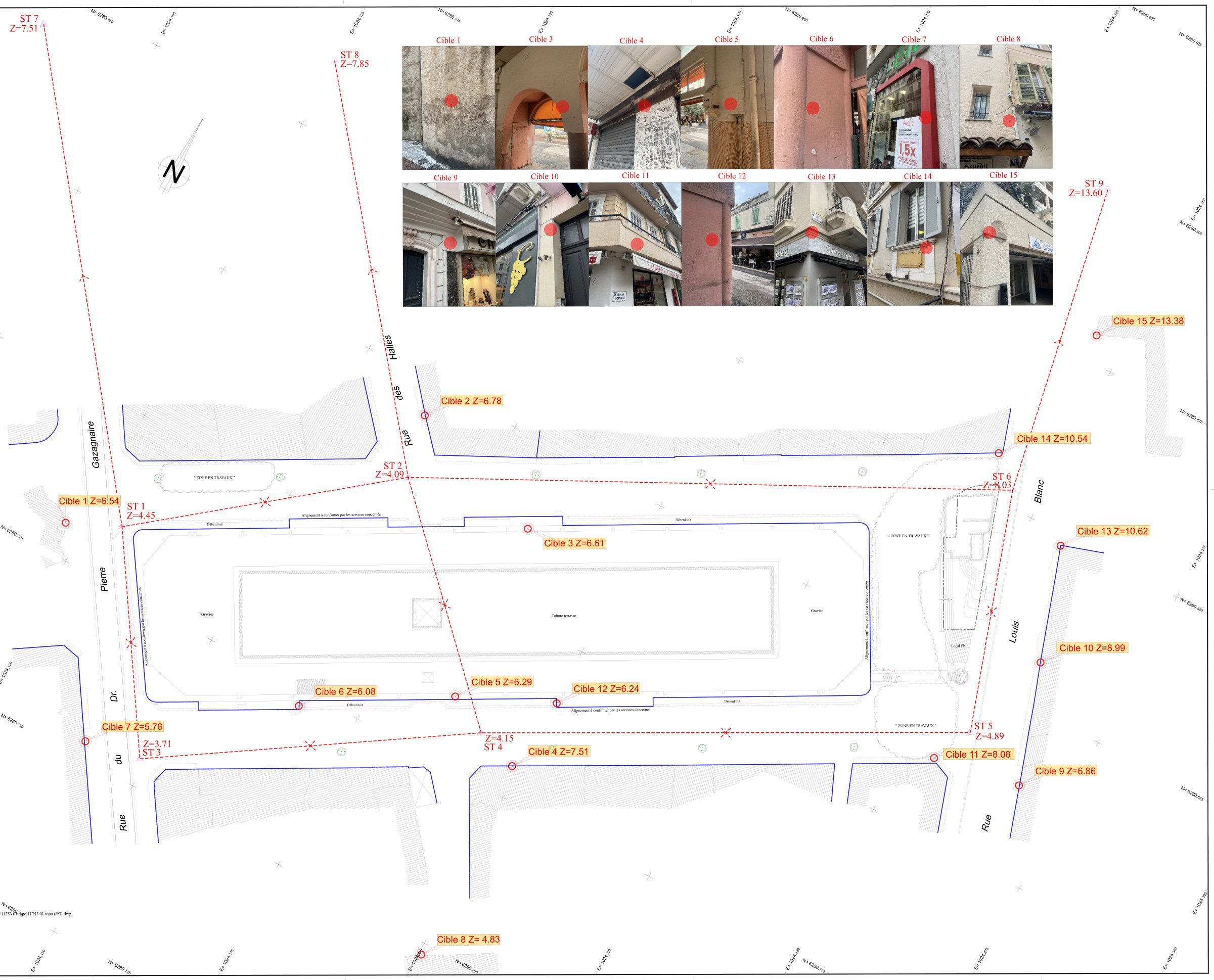

Un point qu’on ne retrouve pas ne sert à rien. Le plan de repérage au 1/250 situe chaque station et chaque cible, avec sa photo, sa nature (spit, clou, cible ou marque peinture) et son tableau de coordonnées X, Y et Z. Les coordonnées ont été remises en conique conforme CC44 le 5 mars 2024, puis en Lambert 93 avec le calcul des fermetures le 6 mars, une semaine après le terrain.

Ce que contient le dossier remis

• Plan masse du site, issu du levé au scanner 3D et rattaché au Lambert 93 et au NGF, qui sert de fond au plan de repérage.
• Plan de repérage de la polygonale au 1/250 : 9 stations et 15 cibles localisées, photographiées et décrites.
• Tableau des coordonnées X, Y et Z des stations et des cibles, en Lambert 93 et en conique conforme CC44.
• Calcul de la polygonale : angles compensés, coordonnées définitives, fermetures et tolérances.
• Fichiers DWG du plan de repérage, en Lambert 93, pour les équipes de chantier.

Les observations brutes et les calculs sont conservés par le cabinet : à tout moment du chantier, on peut refaire la preuve de chaque coordonnée livrée.

Pourquoi la polygonale de chantier doit être confiée à un Géomètre-Expert

• La base de tous les travaux : fondations, poteaux, réseaux, passerelle, contrôles de verticalité et récolements partent de ces points. Une erreur de deux centimètres sur une station se retrouve sur chaque ouvrage implanté depuis elle, et ne se découvre souvent qu’au moment où deux ouvrages doivent se rejoindre.
• Une donnée vérifiée avant d’être livrée : cheminement fermé, double détermination des cibles, compensation et tolérances. La précision n’est pas annoncée, elle est démontrée par le calcul remis avec les coordonnées.
• Une responsabilité engagée sur chaque point d’appui : inscrit à l’Ordre (loi n°46-942 du 7 mai 1946) et assuré en responsabilité civile professionnelle, le géomètre-expert signe les coordonnées qu’il livre et répond de leur exactitude dans les limites de sa mission. Pour l’entreprise comme pour le maître d’ouvrage, c’est la garantie d’une référence dont un professionnel répond, et non d’un simple relevé de commodité.
• Une référence qui se contrôle dans la durée : un spit arraché par un engin ou une cible recouverte par un échafaudage se remplace. Avant les étapes clés ou après un choc, les points sont recontrôlés depuis le reste du réseau : c’est ce qui permet de garder la même référence du premier pieu à la livraison.
