Relevé topographique et drone d’un campus de 12 hectares à Sophia Antipolis : le CIV de Valbonne

Douze hectares de bâtiments, de restanques, de pinède et de voiries, six unités foncières, et un impératif : produire un plan unique, cohérent au centimètre, sur lequel tous les projets du site pourront s’appuyer pendant des années. C’est la mission que PYTHAGORE Géomètres-Experts a menée à l’été 2026 sur le Campus International de Valbonne (CIV), au cœur de Sophia Antipolis. Un relevé topographique d’envergure, conduit en combinant tachéométrie, scanner laser 3D et photogrammétrie par drone, et dont la superposition ci-dessus dit l’essentiel : le trait du géomètre et l’image aérienne ne font qu’un.

Le chantier en chiffres

• Site : Campus International de Valbonne (CIV), Valbonne, technopole de Sophia Antipolis (Alpes-Maritimes). Propriété de l’État, établissement public d’enseignement.
• Emprise relevée : environ 12 hectares, voies périphériques comprises ; près de 11,3 ha de contenance cadastrale répartis sur six unités foncières (neuf parcelles de la section AI).
• Niveau de détail : levé au 1/200, plans édités au 1/500.
• Méthodes : canevas polygonal et GNSS, tachéométrie, lasergrammétrie terrestre (Trimble X7, GeoSLAM Horizon 3D), photogrammétrie aérienne par drone DJI Matrice 4E RTK.
• Vol drone : 40 m d’altitude, résolution au sol (GSD) de 1,5 cm par pixel, environ 150 images par hectare, recouvrement de 80 %, prises de vues obliques.
• Cohérence géométrique : écart entre l’orthophotographie et la polygonale de référence de ±2 cm en planimétrie et ±3 cm en altimétrie.
• Référentiels : RGF93 CC44 pour les coordonnées, NGF pour les altitudes, rattachement par GNSS.
• Calendrier : terrain à l’été 2026, plans finaux livrés début septembre 2026.
• Cabinet : PYTHAGORE Géomètres-Experts (OGE n°5129 et 6430), agence de Roquefort-les-Pins.

Pourquoi un campus impose un relevé d’envergure

Un campus n’est pas une parcelle : c’est une petite ville. Le CIV superpose des bâtiments d’enseignement et d’hébergement aux toitures et acrotères multiples, des cheminements en escaliers et en restanques, une piscine, un gymnase, des parkings, des réseaux enterrés dont seuls les regards affleurent, et une couronne boisée classée (EBC) qui ferme la vue depuis le sol. Le tout sur un relief marqué, en lisière de la technopole.

Aucun instrument ne couvre seul un tel ensemble. Le scanner laser excelle dans les cours et les passages étroits mais ne voit pas les toitures ; le drone photographie toutes les toitures et les grands espaces mais ne pénètre pas sous les frondaisons ; le tachéomètre reste irremplaçable pour les seuils, les fils d’eau et les points de contrôle. La méthode d’un relevé d’envergure, c’est d’orchestrer les trois dans un seul référentiel, et de le prouver.

L’enjeu n’était pas seulement technique. Le relevé sert de socle à l’analyse des limites et des unités foncières du site : sur un ensemble de cette taille, la moindre incohérence entre le plan, le cadastre et le terrain se paie plus tard, en études refaites ou en discussions avec les riverains. Un état des lieux fiable est la condition pour préparer sereinement les travaux fonciers à venir.

Méthode : trois technologies, un seul référentiel

1. Le canevas, colonne vertébrale du relevé

Tout commence par une polygonale de points d’appui répartis sur l’ensemble du site, calculée dans la classe de précision de l’Ordre des Géomètres-Experts pour la topographie, et rattachée par GNSS aux référentiels nationaux : RGF93 CC44 pour les coordonnées, NGF pour les altitudes. Ce canevas est la référence commune de toutes les mesures qui suivent, qu’elles viennent du tachéomètre, du scanner ou du drone.

2. Tachéométrie et scanner laser au sol

Au sol, les équipes ont relevé le périmètre complet (clôtures, murs, restanques), l’ensemble du bâti et de ses abords (terrasses, escaliers, talus, piscine), les seuils des bâtiments, les hauteurs d’égout, de faîtage et d’acrotère, les voies périphériques et les réseaux apparents, avec ouverture des regards et relevé des fils d’eau des collecteurs d’eaux usées et pluviales. Dans les zones denses, les scanners Trimble X7 et GeoSLAM Horizon 3D ont capté en quelques minutes ce qu’un levé point par point aurait mis des heures à décrire ; le tachéomètre a repris la main pour les petits éléments et les zones inaccessibles.

La végétation a fait l’objet d’un relevé dédié : arbres de plus de 15 cm de diamètre en périphérie des zones bâties, de plus de 35 cm en zone boisée, avec indication des essences (pin, chêne, olivier, eucalyptus, cyprès).

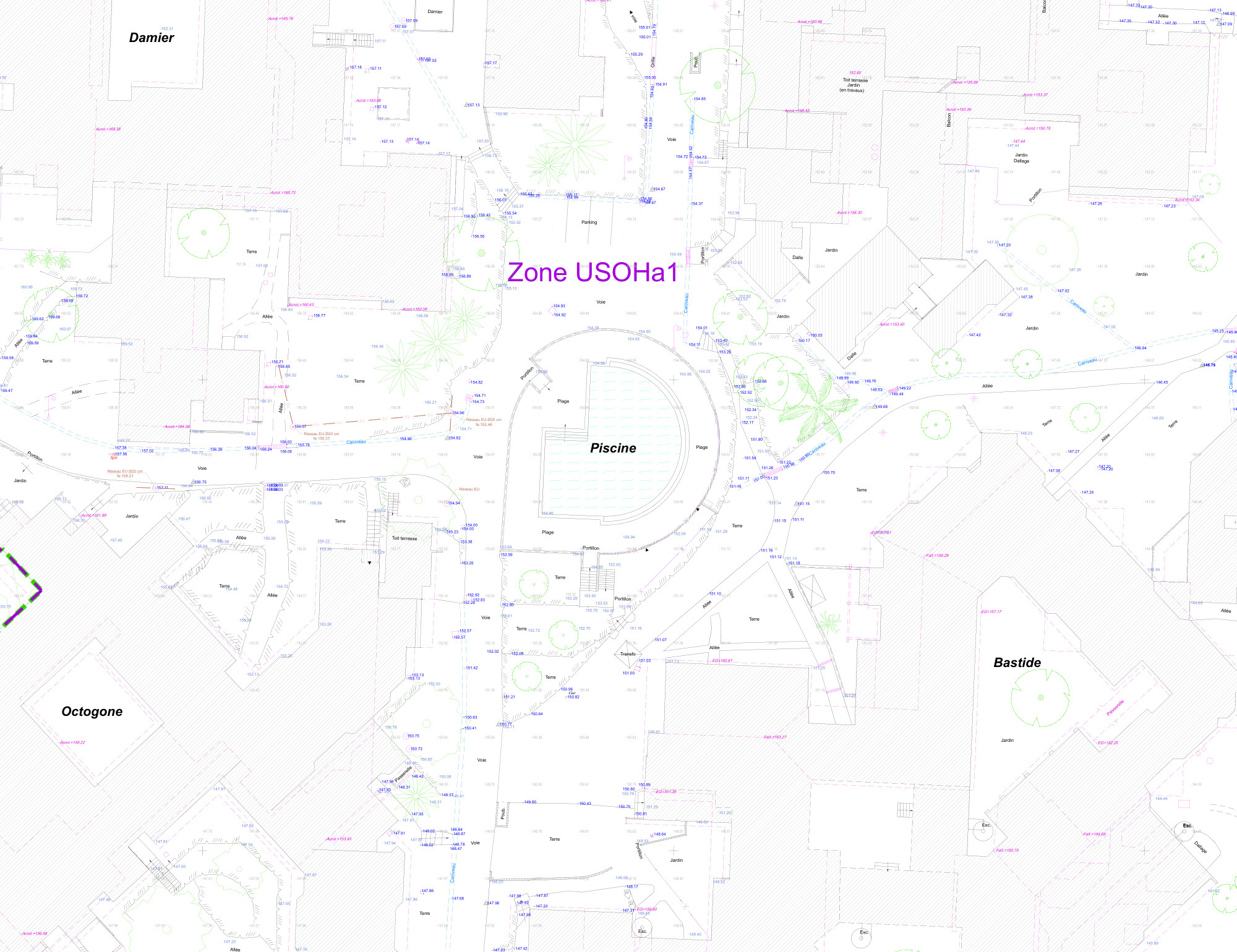

Extrait du plan autour de la piscine : chaque point coté, chaque regard, chaque emmarchement et chaque arbre est positionné et renseigné.

3. Photogrammétrie par drone

Après déclaration du vol auprès des autorités aériennes (AlphaTango) et coordination avec la commune, le drone DJI Matrice 4E RTK a survolé les 12 hectares à 40 m d’altitude, avec un recouvrement de 80 % et des prises de vues obliques pour lire les façades. Des cibles au sol (GCP) et des points de contrôle indépendants, tous mesurés sur la polygonale, ont permis de caler l’ensemble dans le système du plan. Résultat : une orthophotographie géoréférencée à 1,5 cm par pixel, compatible DWG, et un nuage de points colorisé livrable au format LAS.

4. Contrôle qualité

Chaque étape est documentée par des fiches d’autocontrôle : fermeture de la polygonale, résidus sur les points de calage du drone, complétude du levé. C’est ce contrôle qui autorise à écrire, sans réserve, que l’orthophotographie et le plan coïncident à ±2 cm en planimétrie et ±3 cm en altimétrie.

Le lien parfait entre le plan et l’image

Regardez à nouveau les deux planches en tête d’article. À gauche, le plan topographique final : chaque mur, chaque emmarchement, chaque regard et chaque arbre dessiné à sa place. À droite, le même périmètre, à la même échelle, mais posé sur l’orthophotographie drone. Les traits tombent exactement sur les pixels : arêtes de toitures, bordures de voirie, margelle de la piscine, marquage des places de parking.

Cette superposition n’est pas un effet de présentation. Elle est possible parce que le plan et l’image partagent le même canevas, les mêmes points de contrôle et les mêmes référentiels. Pour le maître d’ouvrage, c’est un outil de lecture immédiat : un architecte, un service technique ou un élu comprend l’orthophoto en un coup d’œil, et le plan lui donne les cotes, les altitudes et les limites que l’image seule ne sait pas fournir. Pour le géomètre, c’est une vérification permanente de la qualité du levé.

Ce que contient le dossier remis

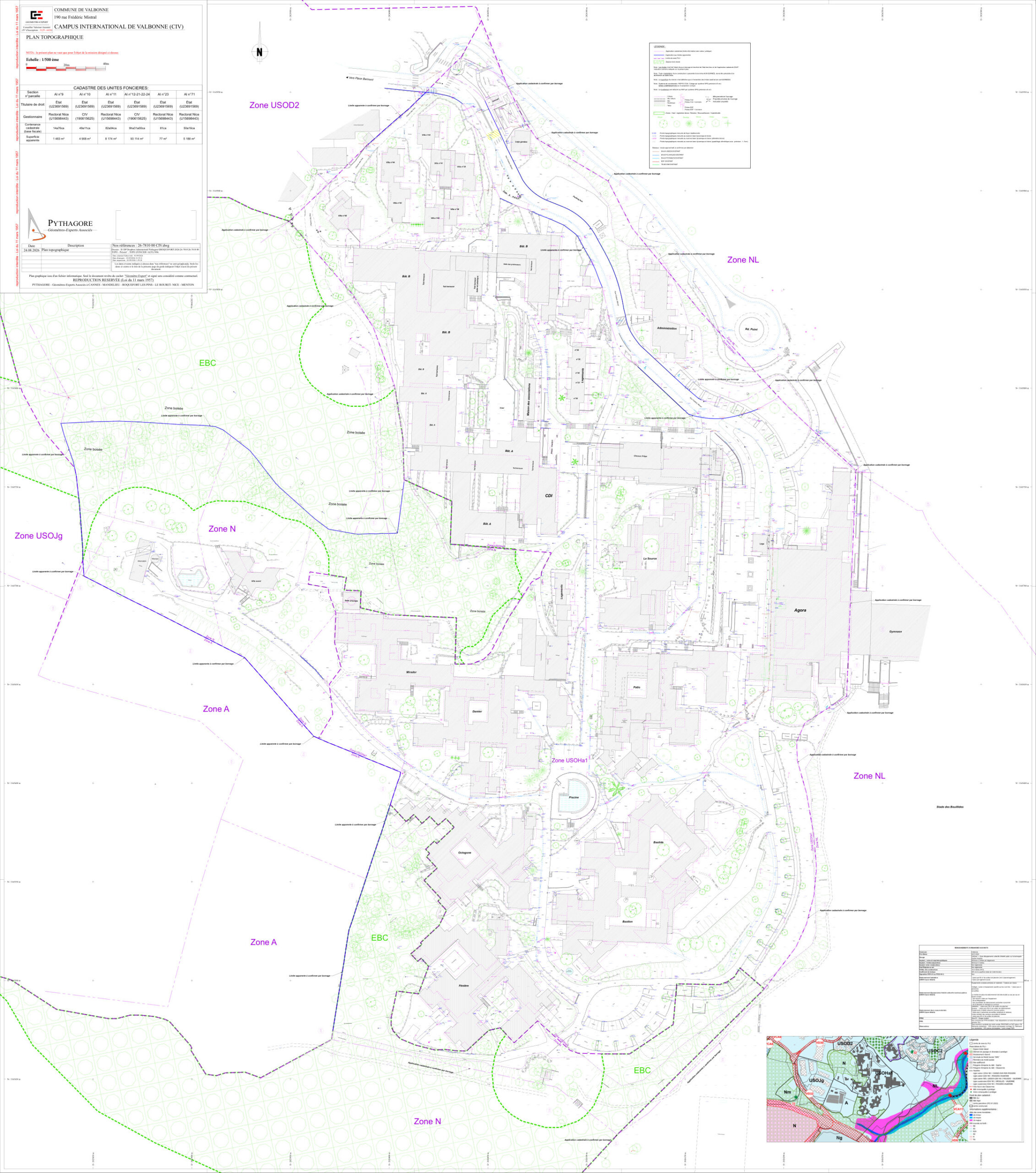

• Plan topographique (foncier + altimétrie) au 1/500 : points cotés, bâti, seuils et hauteurs, réseaux, végétation avec essences.
• Plan périmétrique et synoptique des unités foncières : limites apparentes, application cadastrale, contenances, avec le rappel d’usage : une limite non bornée reste une limite à confirmer par bornage.
• Superposition plan / orthophotographie, et l’orthophotographie géoréférencée exploitable dans AutoCAD.
• Plan d’emprise au sol confrontant limites, zonage du PLU (zone USOHa1 d’équipements collectifs de la technopole, espaces boisés classés) et bâti, accompagné du tableau des renseignements d’urbanisme : implantations, hauteur maximale, coefficient de biotope, stationnement, PPRif.
• Numérotation des places de parking (dont places PMR) et des logements, avec les tableurs associés.
• Tableur des bâtiments numérotés et géolocalisés (SIG) avec leur emprise au sol, et tableur des surfaces foncières.
• Nuage de points colorisé (LAS), fichiers DWG, photothèque de terrain et fiches d’autocontrôle.

Pourquoi confier un relevé de cette ampleur à un Géomètre-Expert

Un prestataire de drone produit une belle image. Un Géomètre-Expert produit un document qui engage sa responsabilité. Inscrit à l’Ordre (loi n°46-942 du 7 mai 1946), il est seul habilité à réaliser les études et travaux topographiques qui fixent les limites des biens fonciers (article 1er de cette loi), et il garantit le rattachement des mesures aux référentiels géodésiques nationaux.

Sur un site de 12 hectares appartenant à l’État, cela signifie concrètement :

• un plan signé et opposable, sur lequel les services et les concepteurs peuvent s’appuyer ;
• une analyse foncière qui distingue clairement ce qui relève de l’état des lieux, de l’application cadastrale et de ce qui devra être borné ;
• un géoréférencement qui rend le plan directement intégrable dans un SIG ou une maquette BIM ;
• une chaîne de responsabilité continue, du canevas jusqu’au dernier livrable.
